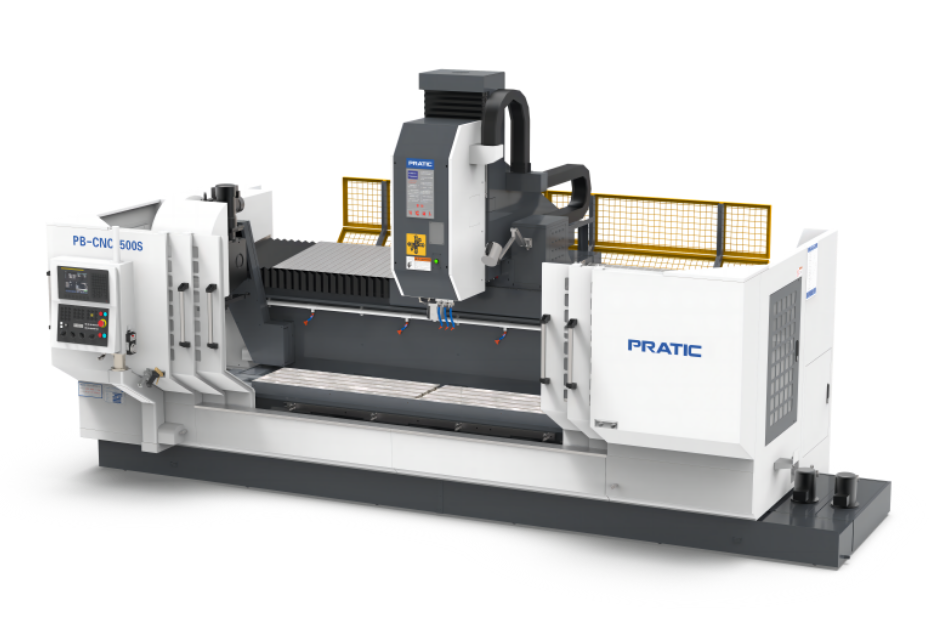

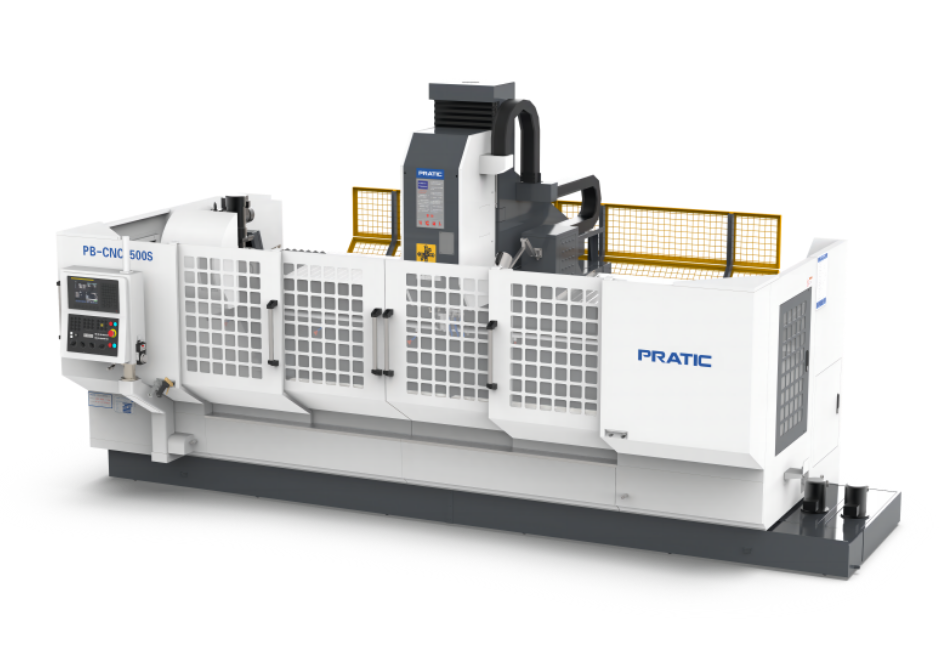

400-888-1136PBS系列型材復合加工中心
產品特點：

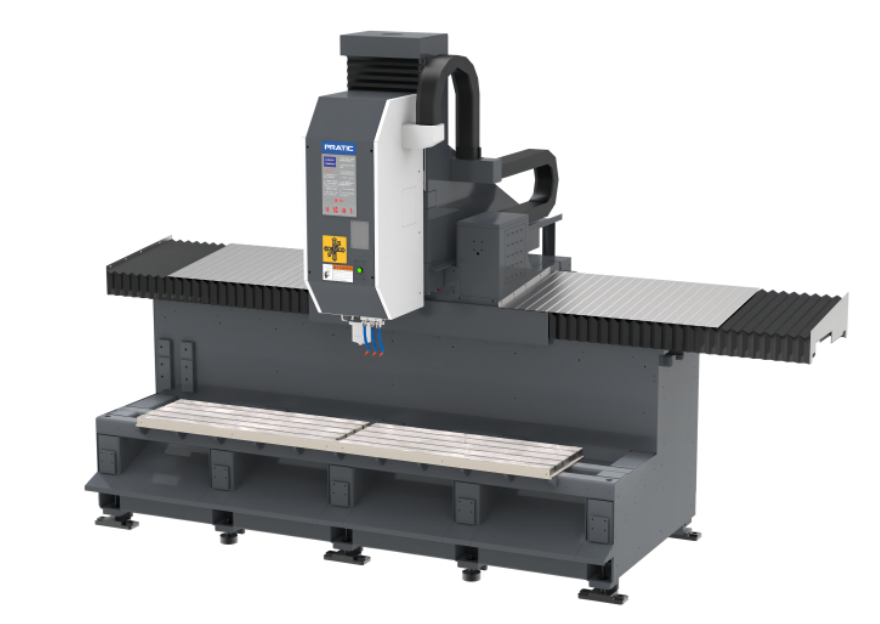

1.普拉迪型材加工中心PBS系列采用BT40焊接床身Welded Bed
2.2500機型可選配三軸絲桿，滿足更高加工精度要求，快移速度達50m/min，設備動態性能更優越，加速度更高。
3.主要應用于：汽車、軌道交通、機械制造等行業的鋁、鋼型材加工。
產品參數：
| 參數表 - PB-CNC2500S/4500S/6500S（焊接） | ||||
| 行程 | 單位 | PB-CNC2500S | PB-CNC4500S | PB-CNC6500S |
| X 軸 | mm | 2500 | 4500 | 6500 |
| Y 軸 | mm | 400 | 400 | 400 |
| Z 軸 | mm | 450 | 450 | 450 |
| 主軸 | ||||
| 主軸轉速 | rpm | 12000 | 12000 | 12000 |
| 主軸錐孔 | / | BT40/SK40/CAT40 | BT40/SK40/CAT40 | BT40/SK40/CAT40 |
| 刀庫 | ||||
| 刀庫形式 | / | 圓盤式 Disc type | 圓盤式 Disc type | 圓盤式 Disc type |
| 刀庫容量 | pcs | 24 | 24 | 24 |
| 換刀時間（刀對刀） | sec | 2 | 2 | 2 |
| 移動速度 | ||||
| X軸移動 | m/min | 60 | 60 | 60 |
| Y軸移動 | m/min | 36 | 36 | 36 |
| Z軸移動 | m/min | 36 | 36 | 36 |
| X/Y/Z進給速度 | mm/min | 15000 | 15000 | 15000 |
| 馬達功率 | FANUC / SIEMENS | |||
| 主軸功率 | 7.5/15kW / 9/21.2kW | |||
| X/Y/Z驅動馬達 | 3.0/3.0/3.0 kW / 3.1/3.1/3.1 kW | |||
| 潤滑冷卻系統 | ||||
| 絲桿潤滑 | 自動導軌油潤滑裝置 | |||
| 切削冷卻 | 噴水式切削冷卻系統 | |||
| 精確度 | ||||
| X軸定位精度 | mm | 0.02 | 0.02 | 0.02 |
| Y/Z軸定位精度 | mm | 0.015 | 0.015 | 0.015 |
| 重復定位精度 | mm | 0.01 | 0.01 | 0.01 |
| 機械規格 | ||||
| 氣壓需求 | mm | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 |
| 高度 | mm | 2800 | 2800 | 2800 |
| 占地面積 | mm | 4100×3500 | 6550×3500 | 8750×3500 |
| 重量 | T | 7.2 | 7.7 | 9.2 |
加工實例：
