一、正確理解被電的現象:被交流電220V電到,被電感覺是麻麻的,整個人一瞬間就精神了。有些傳聞說電會...
來源:PRATIC 普拉迪 點擊數:18702次 更新時間:2023-08-19
被交流電220V電到,被電感覺是麻麻的,整個人一瞬間就精神了。有些傳聞說電會吸住人,其實電是不會吸住人的。
舉個例子:假如你手指被電到了,你的反射神經會讓你迅速抽回手,正手情況下(手掌)很大幾率會握拳握住。如果你當時抓的是電線或者導電體那自然擺脫不了觸電,就好像是被吸住一樣。反手情況下(手背)就不會這樣,因為反射神經讓你往回抽你不會抓到電線或者導電體。
二、電的種類:
(一)、交流電(AC):
電流的方向、大小隨時間作用做周期性的變化。
(二)、直流電(DC):
電流的方向始終不變,電流由正極,經導線,負載,回到負極。
(三)、我們的生產車間與機床用到的電有這幾種:
三相交流電(AC) 380V、三相交流電(AC) 200V、單相交流電(AC) 220V、單相交流電(AC) 110V、直流電(DC)24V。
三、電壓、電流常識:
(一)、電壓(U):
符號U,又名電勢差、電位差、單位“V”伏特。
可以把電壓想象成水壓,我們現在的水龍頭一開就有水是因為水塔比地面高,或者水泵推動水產生壓力差的緣故,電壓也是如此。
(二)、電流(I):
符號I,單位安培,簡稱“A”安。我們知道,水能在管中流動,我們管它叫水流。同樣,電子也能在導線中流動,這種電子的流動就叫做電流。
(三)、電壓的級別:
1.高壓:工業上電壓在3000——11000V的電源。而通常情況下,電壓在250V及以上的電源被稱為高壓電。
2.低壓:電壓在250V以下的電源被稱為低壓電。
3.安全電壓:6V、12V、24V、36V、42V沒有戴任何防護措施直接接觸人體而不被傷害的就稱為安全電壓。
四、電器種類以及簡介:

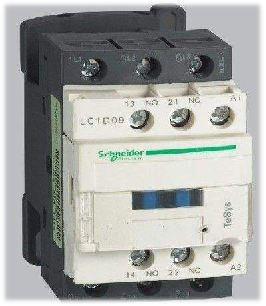

(一)、交流接觸器:
交流接觸器廣泛用作電力的開斷和控制電路。它利用主接點來開閉電路,用輔助接點來執行控制指令。
主接點一般只有常開接點,而輔助接點常有兩對具有常開和常閉功能的接點。選用的時候要注意是交流類型(AC)還是直流類型(DC),電壓規格也有36V、110V、220V、380V。
它由三大部分組成:滅護罩、觸頭系統、電磁系統。
作用:通斷電路、欠壓、零壓。
(二)、電抗:
用來限制電網電壓突變和操作過電壓引起的電流沖擊,平滑電源電壓中包含的尖峰脈沖,或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數,它既能阻止來自電網的干擾,又能減少整流單元產生的諧波電流對電網的污染。

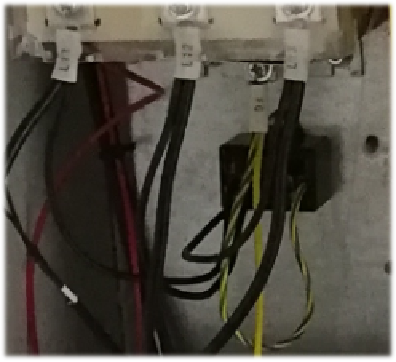

(三)、浪涌保護器:
主要用于限制過電壓和泄放電涌電流,一般與被保護的設備并聯,當產生過電壓時,可以起到分流和限壓的效果。防止過大的電流與電壓對設備產生損害!

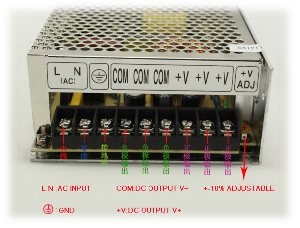

(四)、開關電源:
開關電源是一種電壓轉換電路,主要的工作內容是升壓和降壓,廣泛應用于現代電子產品。因為開關三極管總是工作在?“開”?和“關”?的狀態,所以叫開關電源。
輸入方式:L —— L11;N —— L12; PE —— FG
輸出方式:V+ —— 24V ; COM —— 0V
原理就是把輸入的220V經過內部的一個橋式整流整成直流24V,不同規格整出不同電壓。
(五)、熱過載繼電器:
熱繼電器的工作原理是流入熱元件的電流產生熱量,使有不同膨脹系數的雙金屬片發生形變,當形變達到一定距離時,就推動連桿動作,使控制電路斷開,從而使接觸器失電,主電路斷開,實現電動機的過載保護。型號有D字的還可以做斷相保護!
選擇規格:熱繼電器的額定電流>電動機的額定電流
熱繼電器的額定電流=100%電動機的額定電流

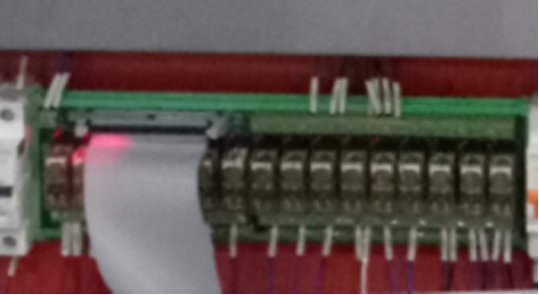

(六)、繼電器模組:
由中間繼電器集合而成,增加了輸入模塊等
(七)、中間繼電器:
它的原理和交流接觸器一樣,都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電,動鐵芯在電磁力作用下動作吸合,帶動動觸點動作,使常閉觸點分開,常開觸點閉合;線圈斷電,動鐵芯在彈簧的作用下帶動動觸點復位。
(八)、塑殼式斷路器:
具有過載、短路和欠電壓保護功能,能夠在電流超過跳脫設定后自動切斷電流。塑殼指的是用塑料絕緣體來作為裝置的外殼,用來隔離導體之間以及接地金屬部分。
(九)、空氣開關:
IC65N——系列號 C——空開類型,C型 6A 是空開的額定電流值
作用:漏電保護、短路保護、隔離、限流。有3P、2P、1P之分!
