普拉迪型材加工中心PYC系列主要應用于：機械配件、線性模組等鋁、鋼的材料加工。
普拉迪型材加工中心PYC系列主要應用于：機械配件、線性模組等鋁、鋼的材料加工。
您所在的位置： 首頁>>產品中心>>型材加工中心>>型材加工中心PYC系列
普拉迪型材加工中心PYC系列主要應用于：機械配件、線性模組等鋁、鋼的材料加工。
產品特點：
1.普拉迪數控機床PYC系列是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合型材加工中心；
2.使用國際專用CNC數控系統；
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬 ；
4.采用加大型號的零部件，可用于重型加工需求；
5.采用全防護鈑金設計；
6.采用BT40主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
7.可根據客戶要求定制不同規格的機型。
產品參數：
| 參數表 - PYC-CNC2500/4500/6500 | ||||
| 行程 | 單位 | PYC-CNC2500 | PYC-CNC4500 | PYC-CNC6500 |
| X 軸 | mm | 2500 | 4500 | 6500 |
| Y 軸 | mm | 580 | 580 | 580 |
| Z 軸 | mm | 450/700 | 450/700 | 450/700 |
| 主軸 | ||||
| 主軸轉速 | rpm | 10000 | 10000 | 10000 |
| 主軸錐孔 | / | BT40 φ150 mm(外徑) | BT40 φ150 mm(外徑) | BT40 φ150 mm(外徑) |
| 刀庫 | ||||
| 刀庫形式 | / | 圓盤式 | 圓盤式 | 圓盤式 |
| 刀庫容量 | pcs | 24 | 24 | 24 |
| 相鄰換刀時間 | sec | 2 | 2 | 2 |
| 移動速度 | ||||
| X軸移動 | m/min | 60 | 60 | 60 |
| Y軸移動 | m/min | 28 | 28 | 28 |
| Z軸移動 | m/min | 28 | 28 | 28 |
| X/Y/Z進給速度 | mm/min | 1~15000 | 1~15000 | 1~15000 |
| 馬達功率 | ||||
| 主軸驅動馬達 | kw | FANUC 11/18.5 / SIEMENS 13/27 | ||
| X驅動馬達 | kw | 3.0 / 3.1 | ||
| Y驅動馬達 | kw | 3.0 / 3.1 | ||
| Z驅動馬達 | kw | 3.0 / 3.1 | ||
| 潤滑冷卻系統 | ||||
| 潤滑系統 | / | 自動潤滑 | ||
| 冷卻系統 | / | 噴水冷卻 | ||
| 精確度 | ||||
| X軸定位精度 | mm | ±0.03（光柵0.01mm） | ±0.03（光柵0.01mm） | ±0.03（光柵0.01mm） |
| Y/Z軸定位精度 | mm | ±0.015 | ±0.015 | ±0.015 |
| 重復定位精度 | mm | ±0.015 | ±0.015 | ±0.015 |
| 機械規格 | ||||
| 氣壓需求 | kg/cm2 | 6 | 6 | 6 |
| 操作系統 | / | SIEMENS/FANUC | SIEMENS/FANUC | SIEMENS/FANUC |
| 高度 | mm | 3100 | 3100 | 3100 |
| 占地面積 | mm | 6900×3100 | 10400×3100 | 13400×3100 |
| 重量 | T | 12 t | 15 t | 19 t |

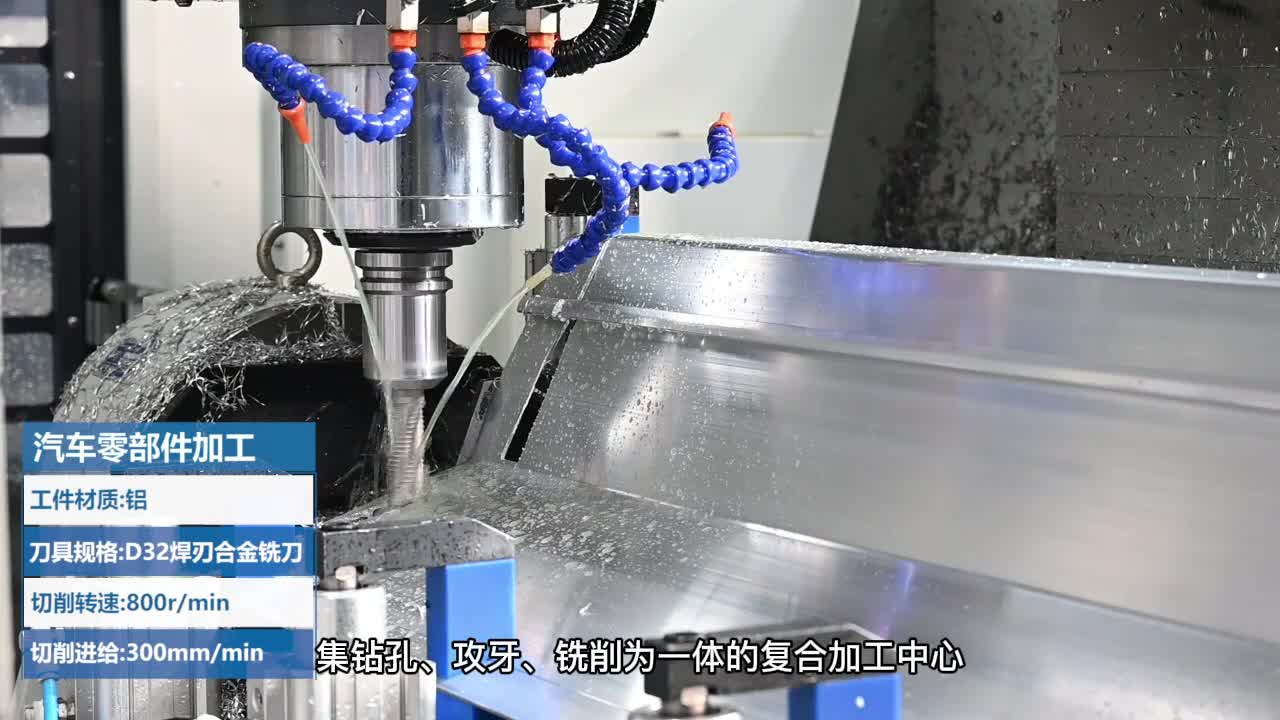

加工實例：
