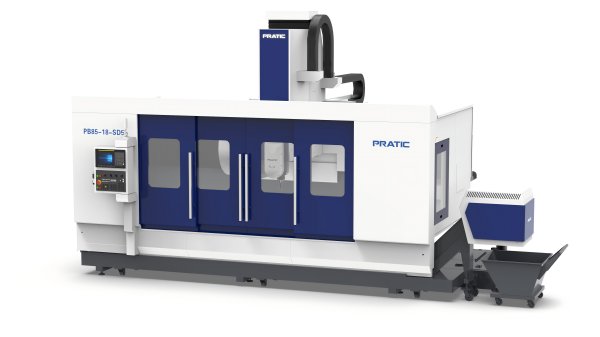

PB85-SD5五軸復合加工中心
產品特點：

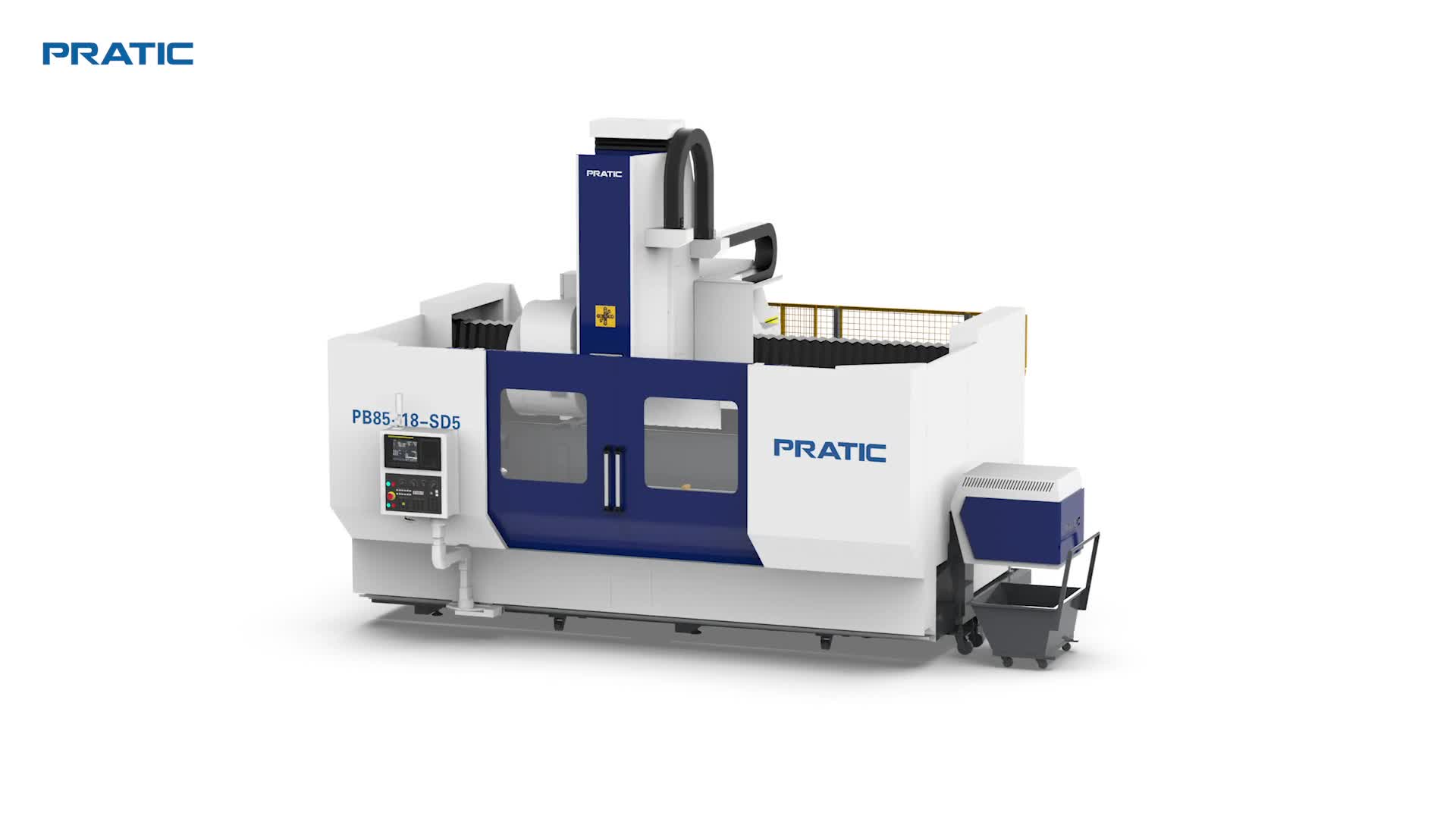

PB85-SD5型材復合加工中心
1.PB機型采用高床身結構，有效防護水屑飛濺到設備外部，同時有效保護導軌、絲桿等重要零件，提高設備壽命及可靠性；
2.1800、2500機型標配三軸絲桿，滿足更高加工精度的需求，快移速度達50m/min，設備動態性能更優越，加速度更高;
3.工作臺底部設計大斜面排屑，清理及排屑更方便;
4.主要應用于:汽車、軌道交通、機械制造等行業的鋁、鋼型材加工。
產品參數：
| 參數表 - PB85-SD5 | |||||
| 行程 | 單位 | PB85-18-SD5 | PB85-25-SD5 | PB85-45-SD5 | PB85-65-SD5 |
| X 軸 | mm | 1800 | 2500 | 4500 | 6500 |
| Y 軸 | mm | 850 | 850 | 850 | 850 |
| Z 軸 | mm | 700 | 700 | 700 | 700 |
| A 軸 | / | ±360° | ±360° | ±360° | ±360° |
| B 軸 | / | ±90° | ±90° | ±90° | ±90° |
| 主軸 | |||||
| 主軸轉速 | rpm | 12000 | 12000 | 12000 | 12000 |
| 主軸錐孔 | / | HSK A63 | HSK A63 | HSK A63 | HSK A63 |
| 刀庫 | |||||
| 刀庫形式 | / | 圓盤式 Disc type | 圓盤式 Disc type | 圓盤式 Disc type | 圓盤式 Disc type |
| 刀庫容量 | pcs | 24 | 24 | 24 | 24 |
| 換刀時間（刀對刀） | sec | 2 | 2 | 2 | 2 |
| 移動速度 | |||||
| X軸移動 | m/min | 50 | 50 | 50 | 50 |
| Y軸移動 | m/min | 36 | 36 | 36 | 36 |
| Z軸移動 | m/min | 36 | 36 | 36 | 36 |
| X/Y/Z進給速度 | mm/min | 15000 | 15000 | 15000 | 15000 |
| 馬達功率 | 系統 | SIEMENS | SIEMENS | SIEMENS | SIEMENS |
| 主軸功率 | KW | 20/22.3 | 20/22.3 | 20/22.3 | 20/22.3 |
| X/Y/Z驅動馬達 | KW | 5.5/3.5/5.5 | 5.5/3.5/5.5 | 5.5/3.5/5.5 | 5.5/3.5/5.5 |
| 潤滑冷卻系統 | |||||
| 絲桿潤滑 | 自動潤滑 Automatic | ||||
| 切削冷卻 | 噴水冷卻 Water cooling | ||||
| 精確度 | |||||
| X軸定位精度 | mm | 0.02（光柵0.01） | 0.02（光柵0.01） | 0.02（光柵0.01） | 0.02（光柵0.01） |
| Y/Z軸定位精度 | mm | 0.015 | 0.015 | 0.015 | 0.015 |
| 重復定位精度 | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 機械規格 | |||||
| 氣壓需求 | kg/cm2 | 6 | 6 | 6 | 6 |
| 高度 | mm | 3800 | 3800 | 3800 | 3800 |
| 占地面積 | mm | 4100×4470 | 4900×4470 | 6900×4470 | 9000×4470 |
| 重量 | T | 9 | 11.3 | 13.3 | 15.3 |
