普拉迪立式加工中心均采用動柱式結構,在加工工件時,工作臺固定不動,靠立柱的前后、左右運動完成工件的X...
來源:PRATIC 普拉迪 點擊數:18328次 更新時間:2020-09-05
傳統的立式加工中心采用工作臺移動、立柱不動的結構。工件在加工時都會有一定的慣性,隨著工作臺的高速移動,由慣性所產生出來的加工誤差是難以避免的。特別是加工比較重的工件時,尤其是加工精度要求比較高的工件,這種誤差就會被放大。
普拉迪立式加工中心均采用動柱式結構,在加工工件時,工作臺固定不動,靠立柱的前后、左右運動完成工件的X、Y兩軸方向的加工。工作臺和工件固定不動,就不會產生慣性,由此解決了工件慣性對加工中心的沖擊,完全克服了慣性誤差的產生,對加工重型、加工精度要求高的工件,具有重要的意義。

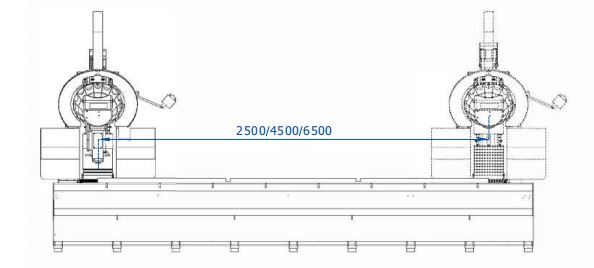

工作臺不動,立柱移動

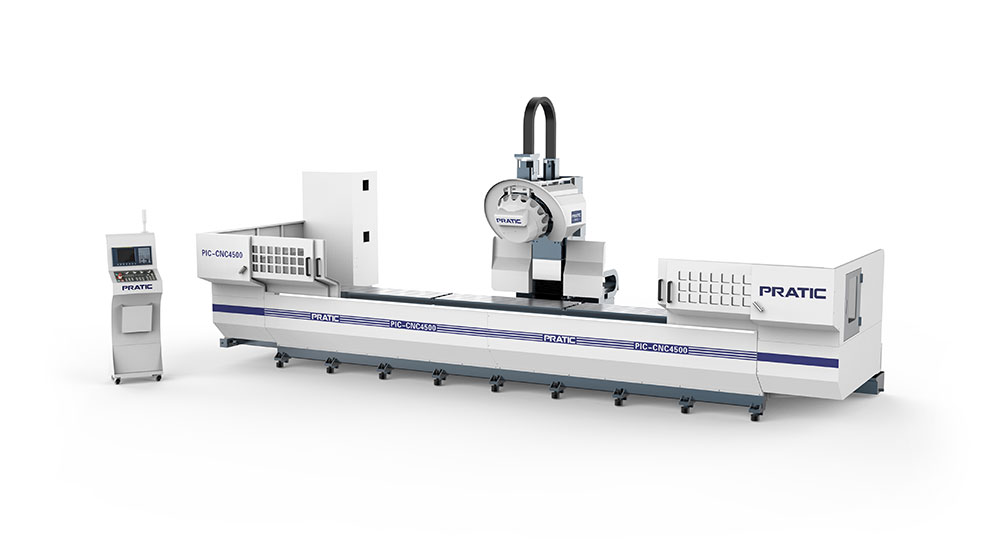

PIC系列型材加工中心
動柱式加工中心具有以下優點:
1、有效避免了動工作臺式機床在負載重量小時響應過沖、負載重量大時響應遲緩的問題,從結構上徹底避免了因工件重量的改變對機床驅動、加速度、精度、加工參數等方面的影響。
2、由于工作臺不移動,和同規格的動工作臺式結構的產品相比,工作臺上可以放置更大的工件和異形工件,而不必擔心工件會和機床的其它部分發生干涉。另外,對于重心位置不正的零件也可以順利地實現高精度加工。非常適用于大型、長條形狀工件的加工。
3、機床加工區和移動區分開,各運動部件遠離切削面,加工時只需移動刀具運動部件質量不變,由此避免了高慣性的運動影響,從而確保了工件的加工精度和質量。電機、絲杠、滾動導軌及定位開關等不易受切屑、切削液等影響而產生故障,機床具有少故障易維護的特點。
4、固定不定工作臺,使操作者可以靠近工作臺裝卸工件,操作更加靈活、便利。
5、工作臺固定,不參與X、Y軸的運動,因此,大大縮小了機床的占地面積,提高了客戶廠房的利用率。
