五軸加工中心一共有五個運動坐標軸，分別是兩個運動旋轉軸和三個直線運動坐標軸，一般情況根據兩個旋轉運動安裝的位置不同可分為AC組合旋轉軸和BC組合旋轉軸，今天小編主要介紹的是AC組合旋轉軸的五軸加工中心。

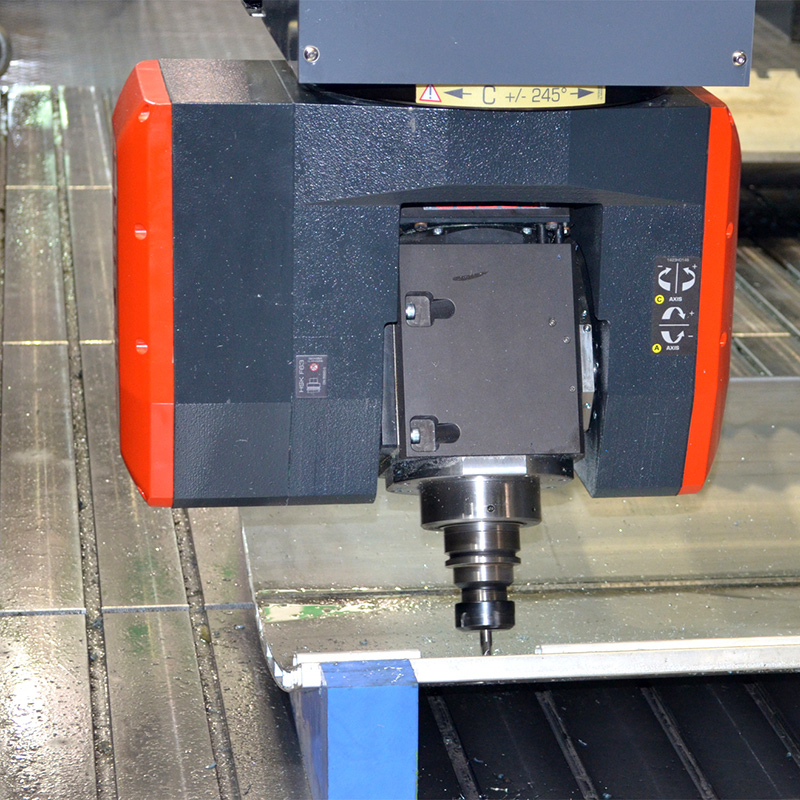

一般情況下圍繞著五軸加工中心X軸做旋轉運動的軸，我們定義為A軸。五軸加工中心的工作臺上都設有一個回轉軸，這個回轉軸圍繞著Z軸做旋轉運動，我們定義為C旋轉軸。A旋轉軸和C旋轉軸組合的五軸加工中心，工件一次夾裝可完成加工除了安裝面以外的其它面加工。可進行加工傾斜面、傾斜孔等復雜工序加工。可現實A旋轉軸和C旋轉軸與XYZ直線三軸做五軸聯動加工，就可以加工復雜的曲面工件，當然需要好的數控系統、伺服電機系統和軟件支持才可以。

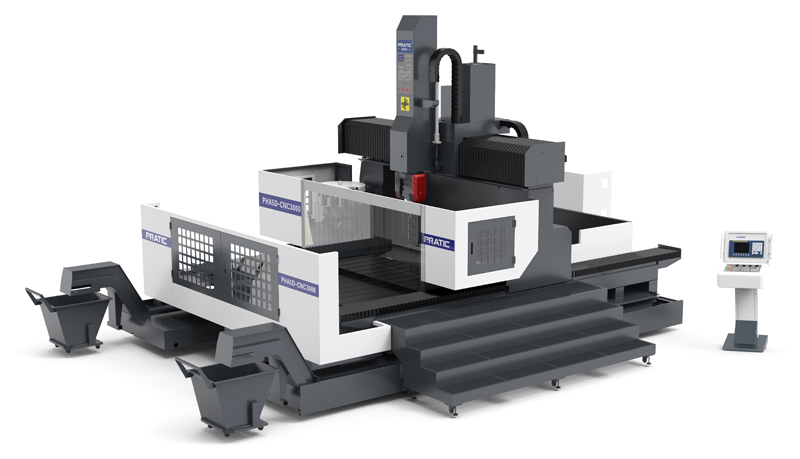

普拉迪PHA五軸聯動龍門加工中心X軸可以選擇3000-6000mm，還可以定制其它長度，Y軸行程達2000mm,Z軸行程達600mm，A軸行程達±120o,C軸行程達±245o，A旋轉軸和C旋轉軸五軸聯動可以加工復雜的曲面。
主軸采用HSK-F63，轉速高達24000rpm，采用德國西門子數控系統，重復定位精度達±0.01mm.

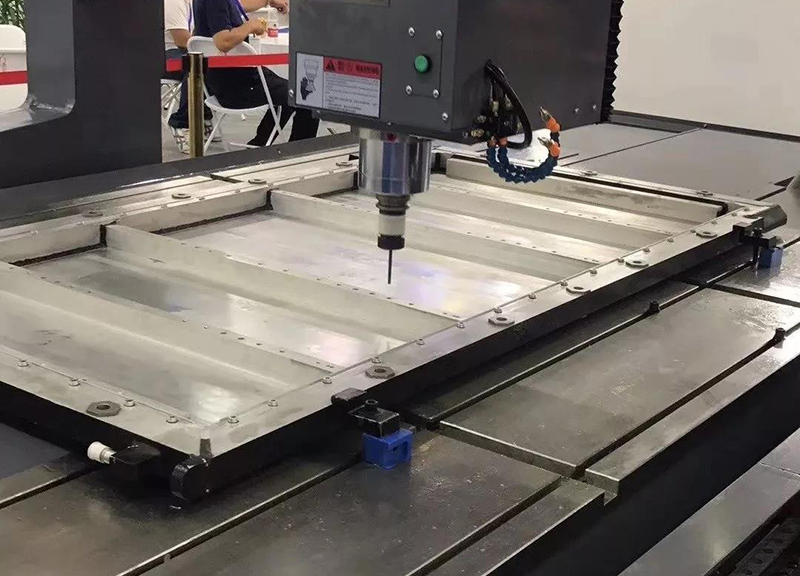

普拉迪PHA五軸聯動龍門加工中心適用于中重型切削鋁、銅，型材的鉆、銑加工，適用于軌道交通、汽車電池托盤等行業的加工。
